ESPS (Engine Speed & Position Sensor)

Was messen sie?

Funktion/Aufgabe

Diese Sensoren liefern Informationen über die genaue Position und die Geschwindigkeit verschiedener Motorteile.

Geschwindigkeit:

• Kurbelwelle

Position:

• Kolben
• Nockenwelle
• Ventile

Aufgaben

• Um die Kraftstoffeinspritzung und Zündung in allen Betriebszuständen des Motors sicherzustellen, muss das Motorsteuergerät (ECU) Informationen über die Motordrehzahl und -position erhalten.
• Zur Bestimmung der Motordrehzahl wird das Kurbelwellensignal verwendet. Darüber hinaus liefert es die Information, wann sich der erste Zylinder im oberen Totpunkt befindet.
• Der Nockenwellensensor gibt Auskunft darüber, in welchem Takt sich die einzelnen Zylinder befinden.
• Anhand beider Signale kann das Motorsteuergerät (ECU) nun regeln, wann der Kraftstoff eingespritzt und wann das Kraftstoff-Luft-Gemisch von den Zündkerzen gezündet wird.
• Wenn der Nockenwellensensor ausfällt, kann das Motorsteuergerät (ECU) aus dem Signal des Kurbelwellensensors ein Notprogramm fahren.
• Sollte der Kurbelwellensensor ausfallen, reichen die Informationen des Nockenwellensensors nicht aus, um den Motor am Laufen zu halten.

Animation anschauen

Kurbelwellensensor (Drehzahl)

Funktion/Aufgabe des Kurbelwellensensor (Drehzahl)

• Der Kurbelwellensensor misst die Drehzahl und Position der Kurbelwelle.
• Dies sind wichtige Informationen, die das Motorsteuergerät (ECU) benötigt, um arbeiten zu können.

Animation ansehen

Nockenwellensensor (Position)

Funktion/Aufgabe vom Nockenwellensensor (Position)

Der Nockenwellensensor misst die Position der Nockenwelle. Anhand dieses Signals wird - in Verbindung mit der Kurbelwellenposition - ermittelt, in welchem Hub sich die einzelnen Zylinder befinden. Die ECU benötigt das Signal, um zu bestimmen, wann Kraftstoff eingespritzt und die Zündkerze zündet.

Animation ansehen

Kurbelwellensensoren

Geschichte/Entwicklung der Kurbelwellensensoren

Wird für Benzin- und Dieselmotoren mit elektronischen Einspritzsystemen verwendet. Benziner: ab den 80er Jahren ("Motronic" 1979); ab ~ 1990 haben fast alle Fahrzeuge Kurbelwellensensoren.
Diesel: Beginn mit der "Common-Rail"-Technologie 1997 (Alfa 156 JTD).

Nockenwellensensoren

Geschichte/Entwicklung von Nockenwellensensoren

• Wird für Benzin- und Dieselmotoren mit elektronischen Einspritzsystemen verwendet.

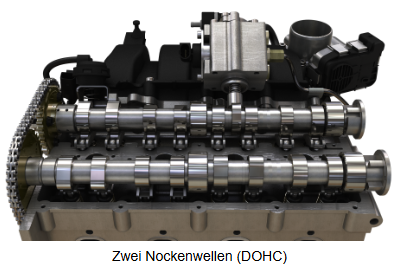

• Viele neuere Motoren haben zwei Nockenwellen und oft zwei Nockenwellensensoren.

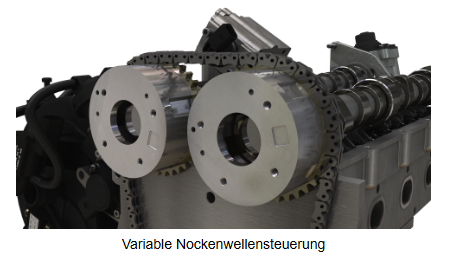

• Bei der variablen Nockenwellensteuerung werden die Sensoren auch zur Überwachung dieser Funktion eingesetzt.

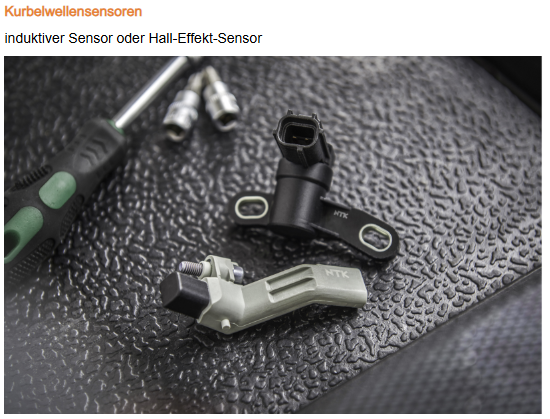

Aussehen - Kurbelwellensensoren

Geschichte/Entwicklung

Verschiedene Ausführungen von Kurbelwellensensoren

Die wichtigsten Unterschiede:

• 2 oder 3 Pins
• Mit oder ohne Kabel

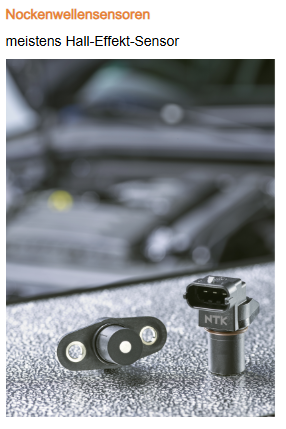

Aussehen - Nockenwellensensoren

Geschichte/Entwicklung

Verschiedene Ausführungen von Nockenwellensensoren

Hauptmerkmale:

• Meistens 3 Pins
• Mit oder ohne Kabel

Einbaulage - Kurbelwellensensoren(Drehzahl)

• Der Kurbelwellensensor befindet sich in der Nähe der Kurbelwelle.
• Er nimmt das Signal eines Zahnrads oder einer Scheibe auf, die sich mit der Kurbelwelle dreht.

• Der Sensor kann sich auf einer der beiden Seiten (Antriebsriemen- oder Schwungradseite) der Kurbelwelle oder in der Mitte befinden.
• In einigen Fällen hat der Sensor Kontakt mit dem Motoröl.

Erfahre mehr

Einbaulage Nockenwellensensor (Position)

Position der Nockenwelle:

Die Position der Nockenwelle ist (zusammen mit der Position der Kurbelwelle) ein Indikator für die Position des Kolbens und ermöglicht es dem Steuergerät zu bestimmen, in welchem Hub sich jeder Kolben befindet.

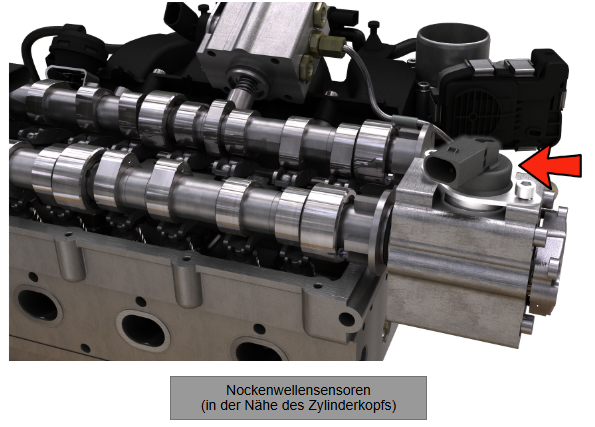

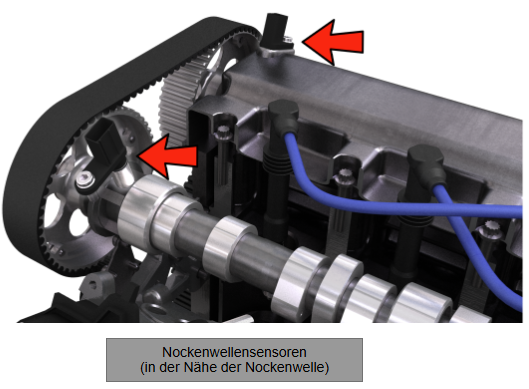

Der/die Nockenwellensensor(en) ist/sind in der Nähe der Nockenwelle(n), im oder in der Nähe des Zylinderkopfes verbaut.

Funktionsprinzip

• Die Sensoren arbeiten entweder nach dem induktiven Prinzip oder nach dem Hall-Effekt-Prinzip.
• Sie können nicht untereinander ausgetauscht werden.

Prinzip der Induktion

Elektromagnetische Induktion ist das Auftreten einer elektrischen Spannung entlang einer Leiterschleife (z. B. einer Spule) aufgrund einer Änderung des magnetischen Flusses.

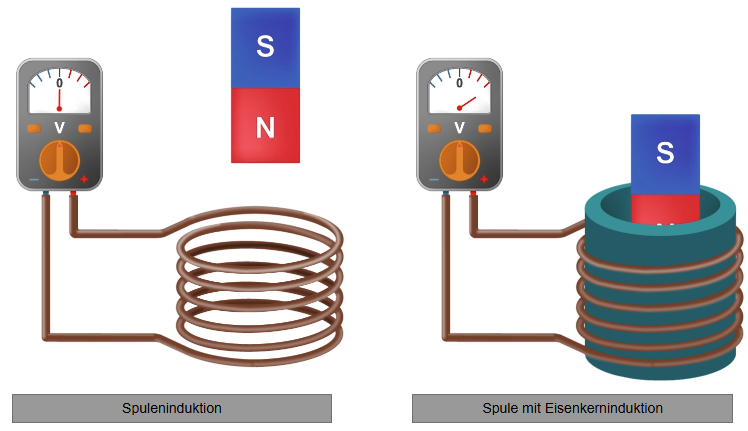

Das Induktionsprinzip lässt sich anhand eines einfachen Experiments leicht veranschaulichen.

Eine Spule wird an ein empfindliches Voltmeter angeschlossen, dann wird ein Magnet durch die Spule bewegt. Die Bewegung erzeugt eine elektrische Spannung, weil sich der magnetische Fluss ändert. Während der Bewegung des Magneten kann eine Spannung gemessen werden. Je schneller die Bewegung, desto höher die gemessene Spannung.

Die erzeugte Spannung ist jedoch sehr niedrig. Um diesen Effekt zu verstärken, wird die Spule um einen Eisenkern gewickelt. Der Eisenkern verstärkt das Magnetfeld, weil sich die Elementarmagnete (die Atome in seinem Metallgitter) entsprechend dem Magnetfeld ausrichten.

Induktiver Sensor

Der Sensor besteht aus einer Spule, in deren Mitte sich ein Eisenkern befindet. Darunter befindet sich ein Magnet, der ein Magnetfeld erzeugt.

Durch seine Einbaulage ist der Sensor so ausgerichtet, dass das Magnetfeld des Magneten durch das Zahnrad der Kurbelwelle beeinflusst werden kann.

Wenn sich das Rad zu drehen beginnt, bewegt sich das Magnetfeld auf und ab und erzeugt eine elektrische Spannung in der Spule.

Je schneller sich das Rad dreht, desto höher ist die erzeugte Spannung.

Animation ansehen

Hall-Effekt-Prinzip

Der Halleffekt tritt auf, wenn ein stromdurchflossener Leiter durch ein Magnetfeld beeinflusst wird. Das Magnetfeld beeinflusst die Elektronen, die sich durch den elektrischen Leiter bewegen. Sie bewegt die Elektronen senkrecht zur Stromflussrichtung und zur Richtung des Magnetfelds. Daraus ergibt sich eine Spannung, die senkrecht zum Stromfluss gemessen werden kann.

Animation ansehen

Hall-Effekt-Sensor

Der Sensor besteht aus einem elektrischen Leiter, der von der ECU entweder mit 5V oder 12V Spannung versorgt wird. Wirkt ein Magnetfeld auf den stromdurchflossenen Leiter, wirkt die Lorentzkraft auf die Elektronen. Dies führt zu einem Überschuss an Elektronen auf der einen und einem Mangel an Elektronen auf der anderen Seite. Die Ladungsdifferenz kann in Form einer Spannung gemessen werden und wird über die Signalleitung an das Steuergerät übertragen. Das vereinfachte Schema zeigt den Stromfluss mit und ohne den Einfluss des Magnetfeldes.

Animation zum Hall-Effekt-Sensor ansehen

Hall-Effekt-Sensor

Wird nun das Magnetfeld durch ein Zahnrad abwechselnd zum Sensor und wieder weg bewegt, wird ein quadratisches Ausgangssignal von 0 bis 5V oder 12V erzeugt.

Je schneller sich das Rad dreht, desto kürzer ist die Zeitspanne zwischen hohem und niedrigem Niveau.

Animation ansehen

Kurbelwellendrehzahl und Positionserkennung

• Durch einen "Trick" kann die ECU die Kurbelwellendrehzahl und die Kurbelwellenposition gleichzeitig erkennen.
• Das Zahnrad hat einen größeren Spalt an einer bestimmten Stelle.
• Das vom Sensor erzeugte Signal spiegelt diese große Lücke wider, und so kann das Steuergerät die Position berechnen.
• Dieses Merkmal im Signal wird als Referenzmarke bezeichnet. Bei induktiven Sensoren tritt an diesem Punkt eine größere Spannungsspitze auf als im restlichen Signal. Bei Hall-Effekt-Sensoren tritt an diesem Punkt eine etwas längere Hochpegelperiode auf.

Animation zur Kurbelwellendrehzahl und Positionserkennung anschauen

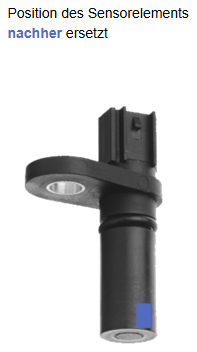

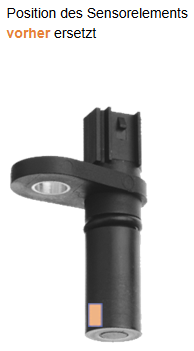

Einbau

• Nach dem Einbau neuer Nocken- und Kurbelwellensensoren ist bei vielen Fahrzeugen ein "Lernverfahren" erforderlich. Hierfür ist ein Scan-Tool erforderlich.
• Das Motorsteuergerät (ECU) "lernt" die genaue Position des Sensors.

Hintergrund: Die Hallsensorelemente im Sensorgehäuse befinden sich nicht unbedingt an der gleichen Position wie beim alten Sensor. Dies führt dazu, dass das Signal etwas später oder früher kommt.

Folgen von Sensorausfällen

Nockenwelle

• Ohne dieses Signal kann die ECU (bei den meisten Fahrzeugen) den Motor weiterlaufen lassen.
• Der Motor startet verzögert. Der Motor läuft im Notprogramm. Die Motorkontrollleuchte leuchtet auf.
• Die variable Nockenwellensteuerung (sofern der Motor über diese Funktion verfügt) funktioniert nicht.

Kurbelwelle

• Ohne dieses Signal (Haupteingangssignal für die ECU) kann die ECU den Motor nicht am Laufen halten.
• Der Motor läuft nicht und springt nicht an.

Symptome eines defekten Kurbelwellensensors

• In den meisten Fällen läuft der Motor nicht und ein DFC (Diagnosefehlercode) wird gespeichert.
• Manchmal tritt der Fehler nur sporadisch auf. Die folgenden Symptome deuten auf einen defekten Kurbelwellensensor hin:
• Schlechter Start
• Ruckelnder Motor
• Schlechte Leistung
• Zündaussetzer

Prüfung von Nocken- und Kurbelwellensensoren

Ob der Nocken- oder Kurbelwellensensor ordnungsgemäß funktioniert, lässt sich am besten feststellen, indem man überprüft, ob das Signal korrekt ist. Ein Oszilloskop ist das richtige Werkzeug dafür.

Zunächst müssen Sie feststellen, ob Sie ein Hall- oder ein induktives Signal erwarten.

Ein guter Indikator ist, ob der Sensor 2 oder 3 Pins hat. Wenn er 2 Pins hat, handelt es sich höchstwahrscheinlich um einen induktiven Sensor, und wenn er 3 Pins hat, handelt es sich höchstwahrscheinlich um einen Hall-Effekt-Sensor. Es gibt jedoch einige Ausnahmen, manchmal kann ein induktiver Sensor einen 3. Pin als Abschirmung haben.

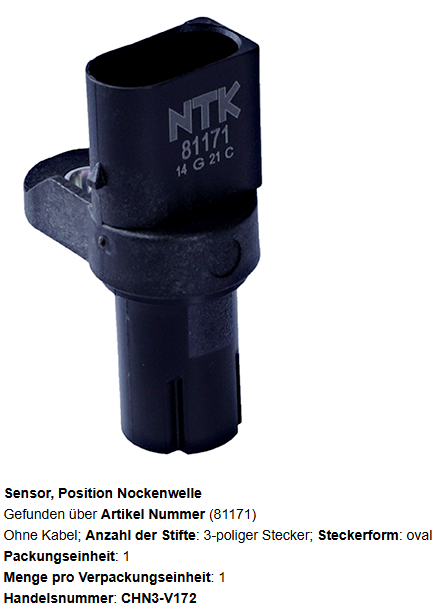

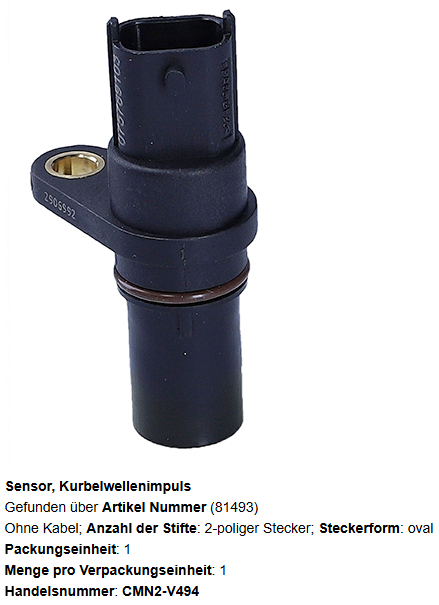

Eine gute Möglichkeit, NTK-Sensoren zu identifizieren, ist die Handelsnummer. Wenn diese mit "CM" beginnt, handelt es sich um einen induktiven Sensor und wenn sie mit "CH" beginnt, ist es ein Hall-Effekt-Sensor.

Prüfung induktiver Sensoren

- Verbinden Sie die Messausgänge des Oszilloskops mit den Pins 1 und 2 des Sensors.

- Wählen Sie die Oszilloskop-Voreinstellung so, dass Sie das Signal des Sensors deutlich sehen können. Zur Auswertung des Signals ist es am besten, zwei Kurbelwellenumdrehungen zu visualisieren. Die Einstellungen müssen mit steigender Motordrehzahl angepasst werden, damit das Signal sichtbar bleibt. Hier finden Sie einige Informationen, die bei der Einstellung der X- und Y-Achse hilfreich sein können:

- Die Spannungsspitzen sollten sich bis auf die Referenzmarke nicht stark voneinander unterscheiden. Eine Abweichung von 20-30 Prozent ist für viele Fahrzeughersteller normal. Abweichungen darüber deuten auf eine Beschädigung des Impulsrades hin.

Prüfen von Hall-Effekt-Sensoren 1/2

- Verbinden Sie die Messausgänge des Oszilloskops mit dem Pin der Signalleitung des Sensors und der Batteriemasse (Klemme 31).

- Wählen Sie die Oszilloskop-Voreinstellung so, dass Sie das Signal des Sensors deutlich sehen können. Zur Auswertung des Signals ist es am besten, zwei Kurbelwellenumdrehungen zu visualisieren. Die Einstellungen müssen mit steigender Motordrehzahl angepasst werden, damit das Signal sichtbar bleibt. Hier finden Sie einige Informationen, die bei der Einstellung der X- und Y-Achse hilfreich sein können:

Prüfen von Hall-Effekt-Sensoren 2/2

• Wenn mit dem Oszilloskop kein Signal erkennbar ist oder die Signalspannung zu niedrig ist, liegt höchstwahrscheinlich ein Problem mit der Stromversorgung des Sensors vor. Um die Stromversorgung des Sensors zu überprüfen, können Sie die Spannung zwischen der Plus- und Minusleitung des Sensors messen. Je nachdem, ob es sich um eine 5V- oder 12V-Schaltung handelt, wird ein entsprechender Messwert erwartet.
• Wenn Sie an einem Pin der Signalleitung des Sensors kein Signal messen können und die Spannungsversorgung in Ordnung ist, ist der Sensor defekt.

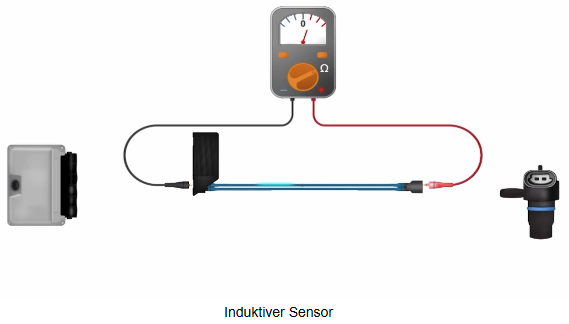

Weitere Tests der Sensorschaltung

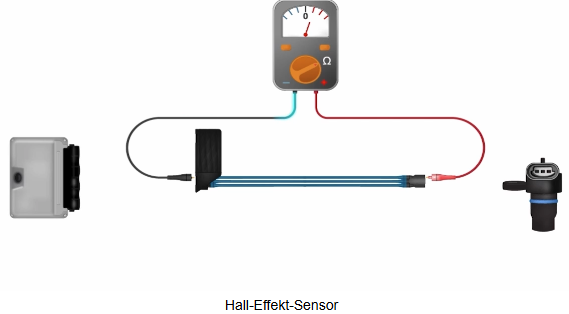

Um dieses Ergebnis zu überprüfen, können Sie den Widerstand der Kabel zwischen dem Motorsteuergerät und dem Sensor kontrollieren. Das Kabel muss in einem stromlosen Zustand gemessen werden, um eine Beschädigung des Stromkreises zu vermeiden. Ziehen Sie dazu den Stecker am Motorsteuergerät und am Sensor ab. Der Widerstand kann je nach Kabellänge und -durchmesser variieren, aber ein Widerstandswert von ca. 1 Ohm ist ein normaler Wert für ein funktionierendes Kabel.
